Kuidas kolmefaasiline neljajuhtmeline elektromehaaniline energiaarvesti toetab usaldusväärset võimsuse mõõtmist?

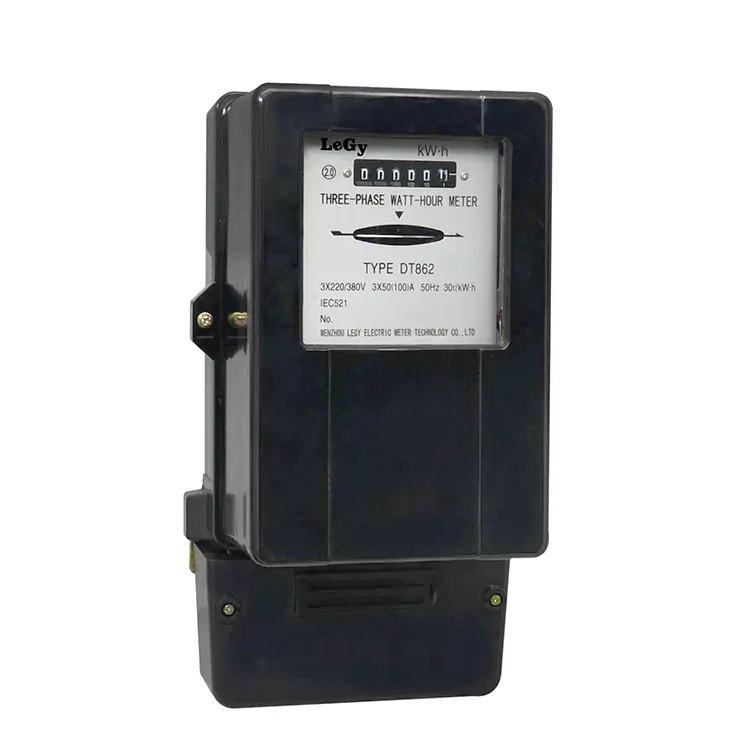

Täpne elektrienergia mõõtmine on oluline ärihoonete, tööstusrajatiste, töökodade ja muude kolmefaasilist elektrijaotust kasutavate objektide jaoks. Kolmefaasilises neljajuhtmelises süsteemis töötavad kolm faasijuhti koos nulljuhtmega, luues mõõtekonfiguratsiooni, mis nõuab üksikute faaside asjakohast mõõtmist. AKolmefaasiline neljajuhtmeline elektromehaaniline energiaarvestion mõeldud seda tüüpi elektrivõrkudele ja pakub mehaanilist meetodit akumuleeritud aktiivenergia tarbimise registreerimiseks.

Erinevalt elektroonilistest arvestitest, mis põhinevad digitaalsetel kuvaritel ja elektroonilistel mõõteahelatel, kasutavad elektromehaanilised arvestid energiatarbimise registreerimiseks elektromagnetilisi põhimõtteid ja mehaanilist registrit. See väljakujunenud disain võib siiski olla asjakohane rakenduste jaoks, kus eelistatakse lihtsat energia registreerimist, visuaalset lugemist ja tavapärast arvesti struktuuri.Legy pakub energiamõõtmistooteid erinevatele elektrijaotus- ja elektrimõõtmisnõuetele.

Mis on kolmefaasiline neljajuhtmeline mõõtesüsteem?

Kolm faasijuhti ja üks neutraalne

Kolmefaasiline neljajuhtmeline süsteem koosneb kolmest faasijuhtmest ja ühest nulljuhtmest. Levinud konfiguratsioonid hõlmavad kaubanduslikke ja tööstuslikke madalpinge jaotussüsteeme, kus koormusi saab ühendada üksikute faaside ja nulli või faaside vahel.

Kuna kolm faasi võivad anda erinevaid koormusi, peab mõõtesüsteem arvestama kolme faasi energiatarbimist selle asemel, et käsitleda ahelat lihtsa ühefaasilise paigaldusena. Kolmefaasiline neljajuhtmeline mõõtmine nõuab seetõttu sobivat mitmeelemendilist mõõtmiskorraldust.

Miks on faasikonfiguratsioon oluline?

Enne paigaldamist on oluline valida õige faasi- ja juhtmekonfiguratsiooniga arvesti. Kolmefaasilise neljajuhtmelise võrgu jaoks mõeldud arvesti peaks vastama elektrisüsteemi nimipingele, vooluvahemikule, sagedusele ja ühendusviisile.

Vale faasituvastus või juhtmestik võib mõõtmistulemusi mõjutada. Kolmefaasiliste neljajuhtmeliste paigaldiste uurimine on näidanud, et faasijuhtmete ja mõõtekomponentidega seotud ühendusvead võivad põhjustada ebatäpseid energiamõõtmisi.

Kus saab elektromehaanilisi energiamõõtjaid rakendada?

Kaubanduslik elektrijaotus

Ärihooned võivad sisaldada valgustussüsteeme, HVAC-seadmeid, lifte, pumpasid ja muid elektrilisi koormusi, mis on jaotatud kolme faasi vahel. Energiaarvestite abil saab jälgida akumuleeritud elektritarbimist sobivates jaotusahelates.

Tavapärase elektriinfrastruktuuriga hoonete puhul võib elektromehaaniline arvesti pakkuda lihtsat meetodit kumulatiivse energia lugemiseks oma mehaanilise registri kaudu.

Tööstuslikud töökojad

Tehased ja töökojad kasutavad tavaliselt mootoreid, kompressoreid, tööpinke, pumpasid ja muid kolmefaasilisi seadmeid. Energiatarbimise jälgimine võib aidata operaatoritel mõista elektritarbimist ja võrrelda tarbimist tootmisperioodide vahel.

Mehaaniline energiaregister võib olla kasulik, kui rakendus ei vaja täiustatud sidet, kaugandmeedastust ega digitaalseid energiahaldusfunktsioone.

Utiliidi- ja alammõõtmisrakendused

Kolmefaasilisi energiaarvestiid saab kasutada ka sobivate alammõõtmisrakenduste jaoks, kus elektritarbimist tuleb registreerida kindlaksmääratud elektriahela, hoone ala, töökoja või muu koormusrühma jaoks.

Konkreetset rakendust tuleks hinnata vastavalt kohalikele mõõtmiseeskirjadele, kommunaalteenuste nõuetele ja paigaldamiseks nõutavale täpsusklassile.

Mida peaksid ostjad enne arvesti valimist kontrollima?

Pinge reiting

Arvesti nimipinge peaks vastama elektrivõrgule, kuhu see paigaldatakse. Kolmefaasilistel neljajuhtmelistel süsteemidel võivad olla erinevad faasidevahelised ja faasidevahelised pinged, nii et ostjad peaksid enne tellimist kinnitama süsteemi tegeliku pinge.

Näiteks võib teatud turgudel leida kolmefaasilisi neljajuhtmelisi süsteeme sellistes konfiguratsioonides nagu 120/208 V ja 277/480 V.

Praegune reiting

Nimi- ja maksimaalne vooluvahemik tuleks valida vastavalt eeldatavale koormusele. Arvesti, mis ei sobi elektrivoolu tingimustega, ei pruugi olla kavandatud paigalduseks sobiv.

Kõrgema vooluga paigaldiste puhul peaksid ostjad samuti otsustama, kas on vaja otseühendust või voolutrafopõhist mõõtekorraldust.

Täpsusklass

Täpsusnõuded sõltuvad arvesti eesmärgist. Äriarvestusel, tööstuslikul seirel, sisemisel alammõõtmisel ja üldisel energiavaatlusel võivad olla erinevad täpsusnõuded.

Elektromehaanilisi energiaarvestiid hinnatakse tavaliselt kindlaksmääratud täpsuse ja registreerimiskatsete abil. Regulatiivsete nõuetega saab määrata ka heakskiidetud elektriarvestite katsepunkte ja lubatud veapiire.

Sagedus

Arvesti peaks ühilduma elektrivõrgu sagedusega. Olenevalt sihtturust võivad toitesüsteemid töötada sagedusel 50 Hz või 60 Hz, seega tuleks toote valimisel kontrollida sageduste ühilduvust.

Kuidas elektromehaaniline arvesti energiat mõõdab?

Elektromagnetilise mõõtmise põhimõte

Traditsioonilised elektromehaanilised energiaarvestid kasutavad pöörlevat ketast käivitavate elektromagnetiliste jõudude tekitamiseks pinge- ja voolumähiseid. Plaadi kiirus on seotud tarbitava elektrienergiaga, samas kui akumuleeritud pöörlemine registreeritakse elektrienergiana.

Kolmefaasilistes neljajuhtmelistes konstruktsioonides kasutatakse kolme faasi arvestamiseks mitut mõõteelementi. Nende mõõteefektid kombineeritakse kogu registreeritud energia saamiseks.

Mehaanilise energia registreerimine

Selle asemel, et mõõtetulemus teisendada digitaalseks ekraaninäiduks, saab elektromehaaniline arvesti kasutada akumuleeritud energiatarbimise kuvamiseks mehaanilist registrit. See annab salvestatud väärtusele otsese visuaalse ülevaate.

Mehaaniline register võib olla kasulik rakendustes, kus kasutajad eelistavad tavapärast kuvamismeetodit ega vaja sidepõhist energiahaldust.

Millised paigaldustegurid võivad mõõtmist mõjutada?

Õige faasiühendus

Faasijuhtmed tuleb ühendada vastavate arvesti klemmidega vastavalt tootja juhtmestikule. Enne süsteemi pingestamist tuleb kontrollida faasijärjestust ja terminali identifitseerimist.

Õige neutraalne ühendus

Kuna süsteem sisaldab nulljuhet, peab nullühendus järgima määratud juhtmestiku konfiguratsiooni. Vale nulliühendus võib mõõteahelat mõjutada ja seda tuleks vältida.

Sobiv paigaldusasend

Arvesti tuleb paigaldada vastavalt tootja määratud suunale ja keskkonnatingimustele. Paigaldusasend ja mehaanilised tingimused võivad elektromehaanilisi arvestiid mõjutada, seega on mõõtmistulemuse säilitamiseks oluline õige paigaldus. Mõõtmiste kontrollistandardid tunnistavad konkreetselt, et kallutamine võib mõjutada teatud elektromehaaniliste arvestite täpsusomadusi.

Kontrollimine enne kasutamist

Enne arvesti kasutuselevõttu peaksid paigaldajad kontrollima juhtmestikku, pinget, voolu konfiguratsiooni, klemmide ühendusi ja mehaanilise registri seisukorda. Kui arvestit kasutatakse reguleeritud või arveldamisega seotud mõõtmiseks, tuleks järgida ka kehtivaid kontrolli- ja kalibreerimisprotseduure.

Elektromehaaniline arvesti vs digitaalne energiaarvesti

Sobiv valik sõltub paigalduse eesmärgist. Rakendused, mis nõuavad kaugsidet, reaalajas jälgimist, mitut elektrilist parameetrit või integreerimist energiahaldussüsteemidega, võivad kasu saada digitaalsest mõõtmisest, samas kui tavapärased rakendused võivad siiski kasutada elektromehaanilisi konstruktsioone.

Millised on mehaanilise energia registri eelised?

Otsene visuaalne lugemine

Mehaaniline register pakub lihtsat viisi akumuleeritud energiatarbimise lugemiseks ilma digitaalsest liidesest sõltumata. See võib olla kasulik paigaldiste puhul, kus piisab visuaalse energia registreerimisest.

Väljakujunenud mõõtestruktuur

Elektromehaanilist mõõtmistehnoloogiat on elektrienergia mõõtmisel kasutatud juba aastaid. Selle väljakujunenud tööpõhimõte võib sobida turgudele ja käitistele, kus tavapärased mõõteseadmed jäävad kasutusse.

Lihtsad funktsionaalsed nõuded

Mitte iga elektrienergia mõõtmise projekt ei nõua sideliideseid ega täiustatud andmetöötlust. Kui põhinõue on kumulatiivne aktiivenergia mõõtmine, võib tavapärane elektromehaaniline konstruktsioon pakkuda sobivat lahendust.

Mida peaksid B2B ostjad enne tellimist kinnitama?

Kuidas saab Legy toetada kolmefaasilisi energiamõõtmise projekte?

Rakenduspõhine tootevalik

Legykeskendub energiamõõtmistoodetele erinevate elektrimõõtmisnõuete jaoks. B2B klientide jaoks algab sobiva arvesti valimine elektrisüsteemi mõistmisest, sealhulgas faasikonfiguratsioonist, pingest, voolust, sagedusest, paigaldusmeetodist ja mõõtmise eesmärgist.

Erinevate turunõuete arvestamine

Elektristandardid ja mõõtenõuded võivad riigiti ja rakenduseti erineda. Ostjad peaksid enne hulgitellimuste esitamist kinnitama kohaldatavad standardid, kinnitusnõuded ja tehnilised kirjeldused.

Tavapäraste mõõtmisrakenduste tugi

Projektide jaoks, mis nõuavad otsest kumulatiivset aktiivenergia mõõtmist ilma täiustatud digitaalsete sidefunktsioonideta, sobib sobivKolmefaasiline neljajuhtmeline elektromehaaniline energiaarvestivõib jääda praktiliseks võimaluseks.

Järeldus

A Kolmefaasiline neljajuhtmeline elektromehaaniline energiaarvestion mõeldud kolme faasijuhtme ja nulljuhtmega elektrivõrkudele. Selle elektromagnetilise mõõtmise põhimõte ja mehaaniline energiaregister pakuvad tavapärast lähenemist kumulatiivsele aktiivenergia mõõtmisele sobivate kaubanduslike, tööstuslike ja alammõõtmisrakenduste jaoks.

Usaldusväärse töö tagamiseks peaksid ostjad ja paigaldajad pöörama suurt tähelepanu faasikonfiguratsioonile, pingele, voolutugevusele, sagedusele, täpsusklassile, juhtmestikule, paigaldusasendile ja kehtivatele kontrollinõuetele. Arvesti valimine tegeliku elektrisüsteemi põhjal, mitte ainult toote nominaalsetele spetsifikatsioonidele tuginedes, võib aidata vähendada paigaldus- ja mõõtmisprobleeme.

Omades kogemusi energiamõõtmistoodete vallas,Legytoetab kliente arvestite spetsifikatsioonide hindamisel vastavalt erinevatele elektrivõrkudele ja rakendusnõuetele.
